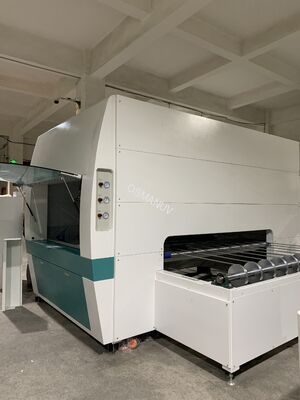

สายพ่นเคลือบอัตโนมัติความเร็วสูงสำหรับแผงเฟอร์นิเจอร์ – กำลังการผลิต 5-20 ม./นาที พร้อมการกำหนดค่าหัวพ่นที่ปรับแต่งได้สำหรับ MDF และ Particleboard

 สายพ่นเคลือบอัตโนมัติความเร็วสูงสำหรับแผงเฟอร์นิเจอร์ – การผลิต 5-20 ม./นาที พร้อมการกำหนดค่าหัวพ่นที่ปรับแต่งได้สำหรับ MDF และแผ่นใยไม้อัด

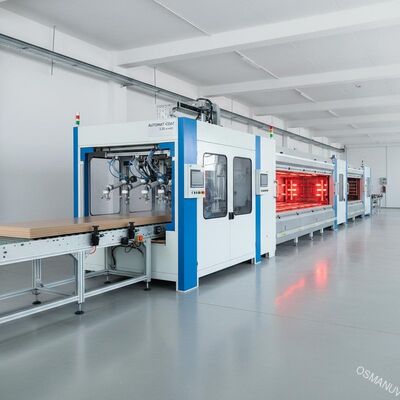

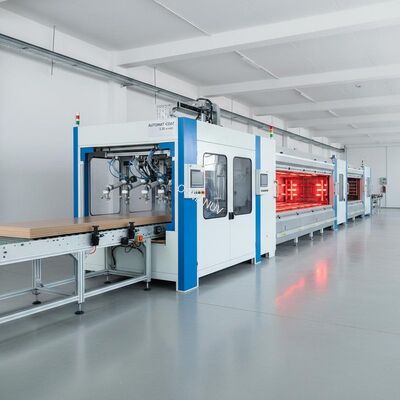

องค์ประกอบของสายการผลิต

สายการผลิตเคลือบพ่นอัตโนมัติของเราสำหรับแผงเฟอร์นิเจอร์เป็นระบบแบบโมดูลาร์ที่ทำงานร่วมกันได้อย่างสมบูรณ์ ออกแบบมาสำหรับการตกแต่งพื้นผิวอย่างต่อเนื่องและมีคุณภาพสูง องค์ประกอบสายการผลิตมาตรฐานประกอบด้วย:สายพานลำเลียงป้อนอัตโนมัติ:

1. สายพานลูกกลิ้งหรือสายพานแบบสายพานเพื่อการป้อนแผงที่ราบรื่นหน่วยกำจัดฝุ่นและไอออนไนซ์:

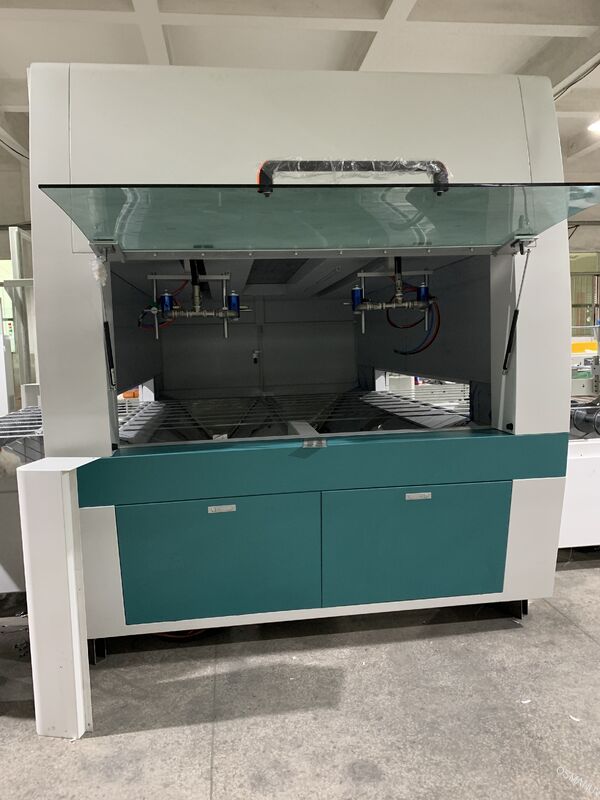

2. ลูกกลิ้งแปรง + ใบมีดลมเพื่อทำความสะอาดพื้นผิวแผงและกำจัดไฟฟ้าสถิตเพื่อการยึดเกาะของการเคลือบที่เหมาะสมที่สุดห้องเคลือบพ่น / ห้องเคลือบพ่นแบบลูกกลิ้งแม่นยำ:

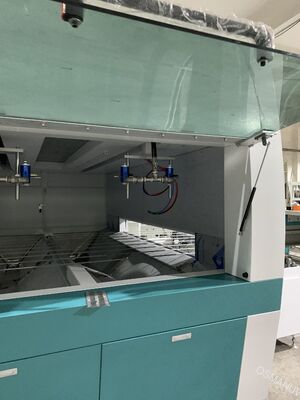

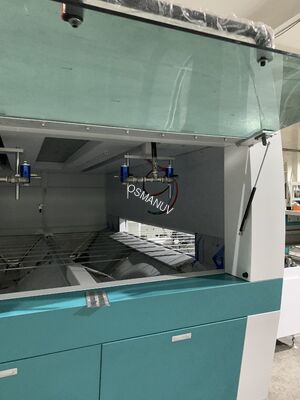

3. ติดตั้งหัวพ่นแบบลูกสูบ (2-8 ชิ้น) สำหรับการใช้สีรองพื้น สีทับหน้า หรือสี UV อย่างสม่ำเสมอระบบจ่ายและหมุนเวียนสี:

4. ปั๊มไดอะแฟรมแบบนิวแมติกพร้อมตัวควบคุมแรงดันที่แม่นยำและถังสีสแตนเลส (20-40 ลิตร)อุโมงค์ปรับระดับ:

5. ช่วยให้แผงที่เคลือบแล้วไหลออกเพื่อพื้นผิวที่เรียบเนียนขึ้นก่อนการอบแห้งเตาอบแห้ง/อบแข็ง:

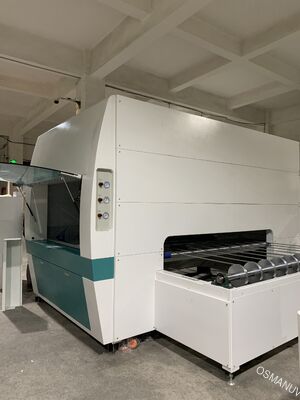

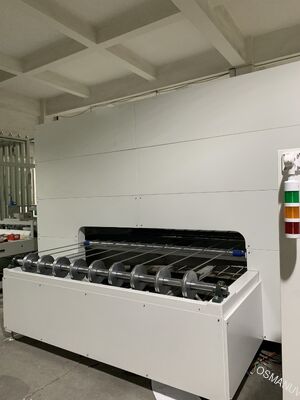

6. อุโมงค์อบแห้งด้วย IR แบบโมดูลาร์หรืออุโมงค์อบแข็งด้วย UV พร้อมการควบคุมอุณหภูมิแบบแบ่งโซน (อุณหภูมิแวดล้อมถึง 120°C)ส่วนทำความเย็นด้วยอากาศ:

7. การทำความเย็นด้วยลมบังคับเพื่อลดอุณหภูมิแผงหลังการอบแห้งหน่วยขนถ่ายและวางซ้อนอัตโนมัติ:

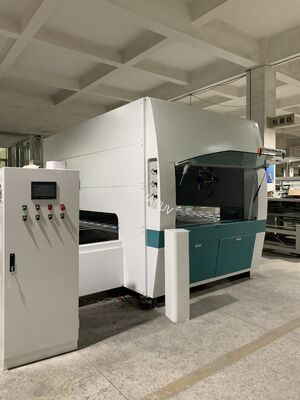

8. รวบรวมแผงที่เสร็จแล้วเพื่อบรรจุภัณฑ์แผงควบคุม PLC แบบรวมศูนย์:

9. หน้าจอสัมผัส HMI (Mitsubishi/Delta) ควบคุมความเร็วสายการผลิต พารามิเตอร์การพ่น อุณหภูมิ และการจัดเก็บสูตรหมายเหตุ: การกำหนดค่าสายการผลิต — รวมถึงจำนวนหัวพ่น ความยาวเตาอบ และรูปแบบสายพานลำเลียง — สามารถปรับแต่งได้อย่างเต็มที่ เพื่อให้เหมาะกับพื้นที่การผลิตและความต้องการผลผลิตเฉพาะของคุณ

คำอธิบายผลิตภัณฑ์650 มม. / 1300 มม.ระบบนี้ใช้กลไกการพ่นแบบลูกสูบพร้อมหัวพ่นความแม่นยำสูงหลายตัวติดตั้งบนรางขับเคลื่อนด้วยเซอร์โว หัวพ่นจะเคลื่อนที่ไปมาบนพื้นผิวแผงในขณะที่แผงเคลื่อนที่บนสายพานลำเลียงความเร็วแปรผัน สิ่งนี้ช่วยให้มั่นใจได้ถึงการครอบคลุมที่สมบูรณ์พร้อมการทับซ้อนที่ปรับได้และละอองสีที่น้อยที่สุด ระบบจ่ายสีมีระบบรักษาเสถียรภาพแรงดันและการหมุนเวียนเสริมเพื่อความหนืดและการไหลที่สม่ำเสมอ

หลังจากการพ่น แผงจะผ่านอุโมงค์ปรับระดับเพื่อการไหลของสี จากนั้นเข้าสู่เตาอบแห้ง/อบแข็งแบบโมดูลาร์ หลอด IR หรือลมร้อนให้ความร้อนแบบแบ่งโซน (อุณหภูมิแวดล้อมถึง 120°C) เพื่ออบแข็งสีอย่างรวดเร็ว ส่วนทำความเย็นด้วยอากาศจะลดอุณหภูมิแผงให้อยู่ในอุณหภูมิที่จัดการได้ก่อนการวางซ้อนอัตโนมัติ

ข้อได้เปรียบหลัก ได้แก่:ความเร็วในการผลิตสูง(สูงสุด 20 ม./นาที)

ความหนาของการเคลือบสม่ำเสมอ(ปรับได้ 5-50 ไมครอน)ลดการสิ้นเปลืองสี

(ประหยัดสูงสุด 30% เมื่อเทียบกับการพ่นด้วยมือ)

คุณภาพสม่ำเสมอ

• ด้วยความสามารถในการทำซ้ำที่ควบคุมโดย PLCสายการผลิตสามารถปรับแต่งได้อย่างเต็มที่ เพื่อรองรับขนาดแผง ประเภทการเคลือบ และกำลังการผลิตที่หลากหลาย ตั้งแต่รุ่นเริ่มต้นไปจนถึงสายการผลิตความเร็วสูงแบบอัตโนมัติเต็มรูปแบบ

• พารามิเตอร์ทางเทคนิคตารางต่อไปนี้แสดงข้อมูลจำเพาะสำหรับการกำหนดค่ามาตรฐาน มีการปรับแต่งอย่างกว้างขวางเพื่อให้ตรงกับขนาดแผง วัสดุเคลือบ และเป้าหมายปริมาณงานเฉพาะของคุณ

• พารามิเตอร์รุ่นมาตรฐาน A (เช่น OSM-AS-1300)

• รุ่นความเร็วสูง B (เช่น OSM-AS-2000)ช่วงการปรับแต่ง

ความกว้างการทำงานที่มีประสิทธิภาพ650 มม. / 1300 มม.1300 มม. / 2000 มม.

ปรับแต่งได้

ตั้งแต่ 650 มม. ถึง 2500 มม.ช่วงความหนาแผง3 – 80 มม.

ท็อปโต๊ะ, แผงกั้น และหน่วยจัดเก็บ

เครื่องดนตรีและงานฝีมือ:

• แผงเรียบสำหรับกีตาร์ ลำโพง และงานฝีมือตกแต่งการปรับแต่ง

• เราเข้าใจดีว่าโรงงานเฟอร์นิเจอร์ทุกแห่งมีขนาดแผง ข้อกำหนดการเคลือบ และรูปแบบการผลิตที่เป็นเอกลักษณ์ ดังนั้น สายการเคลือบพ่นอัตโนมัติของเราจึงสามารถปรับแต่งได้อย่างสูง:ความกว้างการทำงาน:

• ปรับแต่งได้ตั้งแต่ 650 มม. ถึง 2500 มม. เพื่อให้ตรงกับความกว้างแผงสูงสุดของคุณ

• การกำหนดค่าหัวพ่น:ปรับแต่งได้

• จำนวนหัวพ่น (2-12), ความยาวช่วงชักแบบลูกสูบ และมุมหัวพ่นสำหรับการเคลือบขอบหรือการเคลือบ 5 ด้านประเภทสายพานลำเลียง:

• เลือกสายพานตาข่ายสแตนเลส, สายพานเทฟลอน หรือสายพานลูกกลิ้งสำหรับงานหนัก สำหรับน้ำหนักแผงและประเภทการเคลือบที่แตกต่างกันระบบอบแห้ง/อบแข็ง:

ปรับแต่งได้

การเลือกการอบแห้งด้วย IR, การอบแข็งด้วย UV, การพาความร้อนด้วยลมร้อน หรือการผสมผสานแบบไฮบริดตามเคมีภัณฑ์เคลือบของคุณ (น้ำ, ตัวทำละลาย, UV)โซนอุณหภูมิ:ปรับแต่งได้

1. จำนวนโซนทำความร้อนและโปรไฟล์อุณหภูมิสำหรับการอบแห้งหลายขั้นตอน ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงปรับแต่งได้

2. ตั้งแต่ถังแรงดันแบบธรรมดาไปจนถึงระบบหมุนเวียนเต็มรูปแบบพร้อมการควบคุมความหนืดอัตโนมัติและการล้างสีเพื่อเปลี่ยนสี ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงตั้งแต่การควบคุมด้วยตนเองแบบกึ่งอัตโนมัติไปจนถึง PLC อัตโนมัติเต็มรูปแบบพร้อมการตรวจสอบระยะไกล การจัดการสูตร และการบันทึกข้อมูล

3. การกู้คืนไอเสียและละอองสี:ปรับแต่งได้

4. ระบบม่านน้ำหรือระบบกรองแห้งเพื่อให้เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมในท้องถิ่น ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงปรับแต่งได้

5. ความยาวและความสูงเพื่อรวมเข้ากับสายพานลำเลียงหรือระบบวางซ้อนที่มีอยู่ ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงเหล็กเคลือบผงมาตรฐาน หรือปรับแต่งได้

6. สแตนเลส (SUS 304) สำหรับพื้นที่เปียกหรือสภาพแวดล้อมห้องคลีนรูม ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงเทคโนโลยีการพ่นแบบลูกสูบ:

7. รางขับเคลื่อนด้วยเซอร์โวพร้อมช่วงชัก ความเร็ว และการทับซ้อนที่ปรับได้ ช่วยให้ครอบคลุมแผงที่มีความกว้างต่างกันได้อย่างสม่ำเสมอประสิทธิภาพการถ่ายโอนสูง:

8. หัวพ่น HVLP หรือหัวพ่นอัตโนมัติความแม่นยำสูงช่วยลดละอองสี ประหยัดสี 20-30% เมื่อเทียบกับการพ่นด้วยมือ ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงจัดเก็บสูตรได้สูงสุด 100 สูตรสำหรับขนาดแผงและประเภทการเคลือบที่แตกต่างกัน การเปลี่ยนสูตรด้วยการแตะเพียงครั้งเดียวช่วยลดเวลาหยุดทำงาน

9. การหมุนเวียนสีอัตโนมัติ: ระบบหมุนเวียนเสริมช่วยรักษาความหนืดให้สม่ำเสมอและป้องกันการตกตะกอนของเม็ดสีเพื่อผลลัพธ์คุณภาพสูงการควบคุมโซนอบแห้ง:

10. การควบคุมอุณหภูมิอิสระสำหรับแต่ละโซน IR หรือ UV ช่วยให้มั่นใจได้ว่าการอบแข็งที่เหมาะสมที่สุดโดยไม่เกิดการไหม้หรืออบไม่แห้งการออกแบบประหยัดพลังงาน:การเปลี่ยนสีอย่างรวดเร็ว:

ระบบล้างเสริมสำหรับการทำความสะอาดอย่างรวดเร็วระหว่างการเปลี่ยนสี (5-10 นาที)

• ความปลอดภัยที่ครอบคลุม:ปุ่มหยุดฉุกเฉิน การป้องกันมอเตอร์โอเวอร์โหลด การป้องกันอุณหภูมิเกิน และสวิตช์นิรภัยที่ประตูทางเข้า

• บำรุงรักษาง่าย:การออกแบบแบบโมดูลาร์ช่วยให้เข้าถึงหัวพ่น ปั๊ม และตัวกรองได้อย่างรวดเร็วเพื่อการทำความสะอาดและเปลี่ยนใหม่

• สภาพแวดล้อมที่ปราศจากฝุ่น:ห้องพ่นแบบปิดพร้อมพัดลมดูดอากาศและระบบเก็บละอองสีช่วยรักษาสภาพแวดล้อมการทำงานที่สะอาด

• การสนับสนุนและบริการการให้คำปรึกษาpre-sales:

• เราวิเคราะห์ข้อมูลจำเพาะของแผง วัสดุเคลือบ และเป้าหมายการผลิตของคุณเพื่อแนะนำการกำหนดค่าสายการผลิตที่ปรับแต่งได้อย่างเหมาะสมที่สุดการทดสอบตัวอย่าง:

• ทดสอบแผงของคุณด้วยสีของคุณในศูนย์สาธิตของเราเพื่อยืนยันคุณภาพการเคลือบและความเร็วในการผลิตก่อนซื้อการออกแบบผังงาน:

• วิศวกรของเราจัดทำแบบผังงาน 2D/3D สำหรับโรงงานของคุณ รวมถึงข้อกำหนดด้านไฟฟ้าและอากาศการติดตั้งและทดสอบการใช้งาน:

• การติดตั้ง การปรับเทียบ และการรวมเข้ากับสายการผลิตที่มีอยู่ของคุณ ณ สถานที่ โดยช่างเทคนิคที่มีประสบการณ์ของเราการฝึกอบรมที่ครอบคลุม:

• การฝึกอบรมเชิงปฏิบัติสำหรับผู้ปฏิบัติงานและพนักงานบำรุงรักษาของคุณเกี่ยวกับการใช้งานเครื่องจักร การตั้งโปรแกรมสูตร การทำความสะอาด และการบำรุงรักษาเชิงป้องกันการรับประกัน:

• 12 เดือนสำหรับเครื่องจักรทั้งหมด (ชิ้นส่วนกลไก), 6 เดือนสำหรับส่วนประกอบไฟฟ้า มีตัวเลือกการรับประกันเพิ่มเติมการสนับสนุนระยะไกล:

การสนับสนุนทางเทคนิคออนไลน์ตลอด 24 ชั่วโมงทุกวันผ่านโทรศัพท์ อีเมล WhatsApp หรือวิดีโอคอล

• อะไหล่:รับประกันความพร้อมของอะไหล่แท้พร้อมการจัดส่งที่รวดเร็ว (2-7 วันผ่านบริการจัดส่งทางอากาศ)การบรรจุ:

• โมดูลหลักจะถูกห่อด้วยฟิล์มยืดและโฟมกันกระแทก จากนั้นบรรจุในลังไม้ส่งออกเสริมที่ปรับขนาดได้ ลังทั้งหมดกันน้ำและปราศจากการรมควัน (เป็นไปตามมาตรฐาน ISPM-15)อุปกรณ์เสริม:

• ชิ้นส่วนขนาดเล็ก (หัวพ่น, ปั๊ม, แผงไฟฟ้า) บรรจุในถุงพลาสติกปิดผนึกและกล่องบุโฟมการจัดส่ง:

• ท่าเรือขนถ่ายสินค้า:เซินเจิ้น / กวางโจว / เซี่ยงไฮ้, จีน (ตามคำขอของลูกค้า)

• ระยะเวลารอคอยสินค้า:สายการผลิตมาตรฐาน: 20-30 วันทำการ; สายการผลิตที่ปรับแต่ง: 30-45 วันทำการหลังจากการยืนยันคำสั่งซื้อและการอนุมัติทางเทคนิค

• วิธีการจัดส่ง:มีให้บริการทางทะเล (FCL/LCL), ขนส่งทางอากาศ หรือบริการจัดส่งด่วนสำหรับอะไหล่

• เงื่อนไขการจัดส่ง:FOB, CIF, CNF, DDP – ปรับแต่งได้ตามสถานที่และความชอบของคุณ

• เอกสาร:ใบแจ้งหนี้การค้า, รายการบรรจุภัณฑ์, ใบตราส่งสินค้า, คู่มือผู้ใช้ และใบรับรอง CE (ถ้ามี) จัดเตรียมให้

คำถามที่พบบ่อย

• Q1: สายการผลิตอัตโนมัตินี้สามารถใช้เคลือบสีประเภทใดได้บ้าง?A: สายการผลิตนี้เข้ากันได้กับสีเคลือบไม้ส่วนใหญ่ รวมถึงสีน้ำ, สีตัวทำละลาย, สีที่อบแข็งด้วย UV, สี PU, NC และสีที่ใช้กรด การเลือกหัวพ่น ซีลปั๊ม และวิธีการอบแห้งสามารถปรับแต่งได้ตามเคมีภัณฑ์เคลือบเฉพาะของคุณQ2: สายการผลิตสามารถพ่นทั้งแผงเรียบและขอบโปรไฟล์ได้หรือไม่?A: สำหรับแผงเรียบ หัวพ่นแบบลูกสูบให้การครอบคลุมที่ดีเยี่ยม สำหรับการเคลือบขอบ เรามีหัวพ่นแบบติดตั้งด้านข้างที่ปรับแต่งได้ หรือโมดูลพ่นขอบแยกต่างหาก โปรดระบุความต้องการในการเคลือบขอบของคุณระหว่างการปรึกษา

• Q3: ฉันจะประหยัดสีได้เท่าใดเมื่อเทียบกับการพ่นด้วยมือ?A: ระบบอัตโนมัติของเราโดยทั่วไปมีประสิทธิภาพการถ่ายโอน 70-80% ซึ่งหมายถึงการสิ้นเปลืองสีน้อยลง 20-30% เมื่อเทียบกับการพ่นด้วยมือ ห้องพ่นแบบปิดและระบบเก็บละอองสีช่วยลดการสูญเสียวัสดุได้อีก

• Q4: ใช้เวลานานเท่าใดในการเปลี่ยนสี?

  • A: ด้วยระบบล้างอัตโนมัติเสริม การเปลี่ยนสีสามารถทำได้ภายใน 5-10 นาที หากไม่มีระบบล้าง การทำความสะอาดด้วยมือจะใช้เวลาประมาณ 15-20 นาทีQ5: เวลาอบแห้งทั่วไปสำหรับสีน้ำคือเท่าใด?

  • A: เวลาอบแห้งขึ้นอยู่กับความหนาของการเคลือบ อุณหภูมิ และการไหลของอากาศ ด้วยเตาอบแห้ง IR ของเราที่อุณหภูมิ 60-80°C สีน้ำจะแห้งภายใน 2-5 นาที เราสามารถปรับแต่งความยาวเตาอบและโซนอุณหภูมิให้ตรงกับความเร็วในการผลิตที่ต้องการของคุณได้Q6: ฉันสามารถรวมสายการผลิตนี้เข้ากับเครื่องอบ UV หรือสายพานลำเลียงที่มีอยู่ของฉันได้หรือไม่?A: ได้ สายการผลิตของเราออกแบบมาเพื่อการรวมโมดูล โปรดระบุข้อมูลจำเพาะของอุปกรณ์ที่มีอยู่ของคุณ (ความสูง ความเร็ว อินเทอร์เฟซ) และเราจะปรับแต่งส่วนป้อนเข้า/ออกตามนั้นQ7: การบำรุงรักษาหัวพ่นต้องทำอย่างไรบ้าง?

  • A: แนะนำให้ทำความสะอาดหัวฉีดและฝาครอบลมทุกวัน เรามีตารางการบำรุงรักษาโดยละเอียดและรวมเครื่องมือทำความสะอาดพื้นฐาน ซีลและเข็มสำรองมีจำหน่ายเป็นอะไหล่Q8: คุณมีการฝึกอบรมและติดตั้งสำหรับลูกค้าต่างประเทศหรือไม่?

  • A: ใช่ เราให้บริการติดตั้งและทดสอบการใช้งาน ณ สถานที่โดยวิศวกรของเรา (ลูกค้าเป็นผู้รับผิดชอบค่าเดินทาง) หรือเรามีบริการติดตั้งพร้อมคำแนะนำวิดีโอและการสนับสนุนระยะไกลเพื่อลดค่าใช้จ่าย การฝึกอบรมผู้ปฏิบัติงานสามารถดำเนินการได้ ณ สถานที่ หรือผ่านการประชุมวิดีโอสดQ9: ระยะเวลาการรับประกันนานเท่าใดและครอบคลุมอะไรบ้าง?Q10: สามารถอัปเกรดสายการผลิตในภายหลังเพื่อความเร็วที่สูงขึ้นหรือฟังก์ชันเพิ่มเติมได้หรือไม่?

• A: แน่นอน การออกแบบแบบโมดูลาร์ช่วยให้สามารถอัปเกรดในอนาคตได้ เช่น การเพิ่มหัวพ่น การขยายเตาอบแห้ง หรือการรวมโมดูลอบแข็ง UV โปรดหารือเกี่ยวกับแผนในอนาคตของคุณกับวิศวกรของเราเพื่อเส้นทางการอัปเกรดที่ปรับแต่งได้
