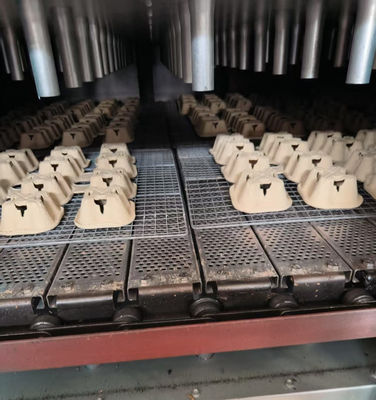

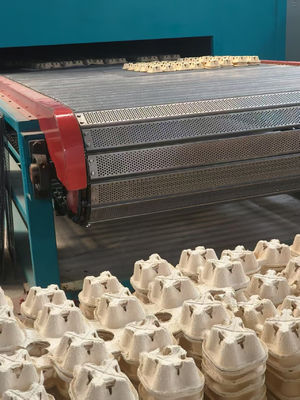

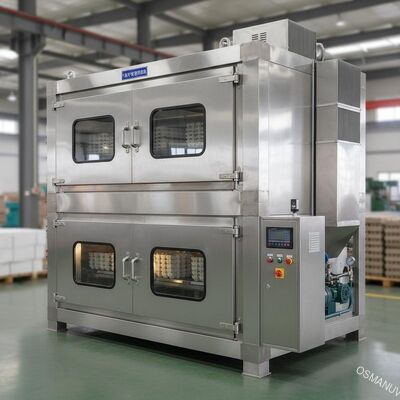

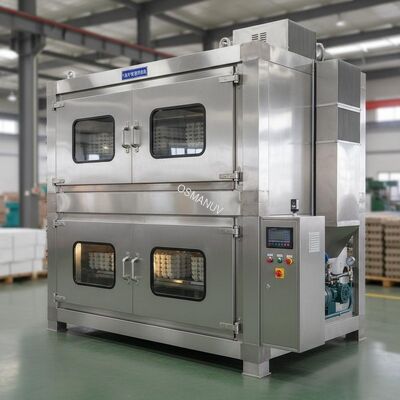

เตาอบแห้งแก๊สธรรมชาติขนาดสูงขนาดสองชั้น สําหรับการพิมพ์ปุ๋ยอุตสาหกรรม

เตาอบแห้งแก๊สธรรมชาติขนาดสูงขนาดสองชั้น สําหรับการพิมพ์ปุ๋ยอุตสาหกรรม

การประกอบของสายการผลิต

ระบบการแห้งที่ปรับปรุงพื้นที่นี้ประกอบด้วย

• เครื่องขนส่งอินฟีดแบบมอเตอร์✅ ความเร็วที่เปลี่ยนแปลง การออกแบบที่คอมแพคต์ มีสถานีบรรจุสินค้าด้วยมือหรืออัตโนมัติ

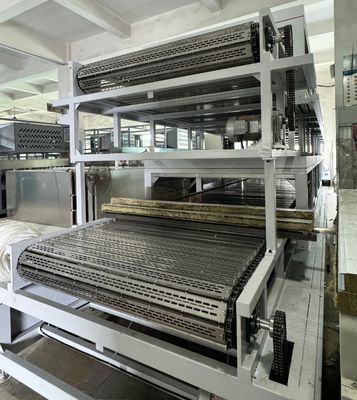

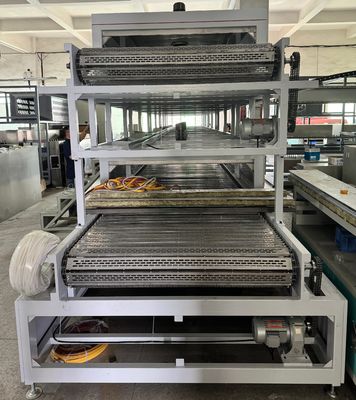

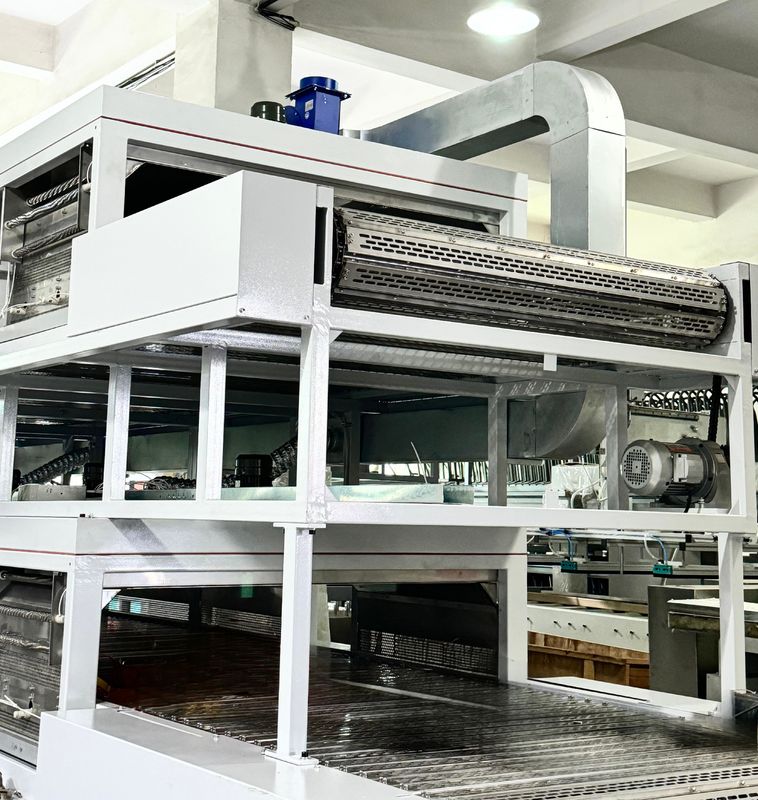

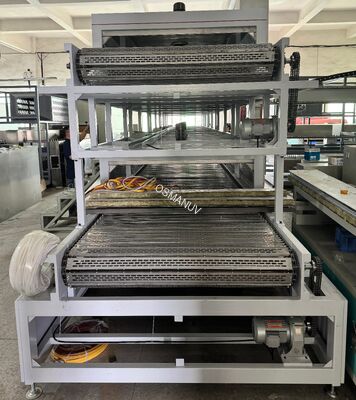

• หลุมแห้งกันแบบโดดเดี่ยว 2 ชั้น✅ 2 ห้องแห้งที่วางอยู่ตั้งตรง (ชั้นล่าง + ชั้นบน) ติดกันจากหินหญ้าความหนาแน่นสูง (100~120 มม)

• อุปกรณ์เผาแก๊สธรรมชาติบูรณาการ✅ เครื่องเผาไฟตรงขนาดเล็ก เครื่องแลกเปลี่ยนความร้อนจากสแตนเลส วาล์วควบคุมการปรับ

• พัดลมระบายอากาศประสิทธิภาพสูง✓ 2 แฟน (ละ 1 แฟนต่อเด็ค) พร้อมควบคุมความเร็วแปรปรวน

• ระบบอัดลมด้วยเครื่องปรับความหนาวสําหรับการควบคุมความชื้นและการกําจัดความชื้น

• แผนควบคุม PLC แบบคอมแพคต์✅การออกแบบติดผนังหรือติดเครื่อง, HMI หน้าจอสัมผัส 7 นิ้ว, การเก็บสูตรพื้นฐาน (สูงสุด 30 สูตร)

• ระบบติดตามอุณหภูมิ✅เซ็นเซอร์ PT100 ในแต่ละเด็ค พร้อมจอดิจิตอล

• เครื่องขนส่งส่ง✅ พร้อมตู้เก็บสินค้า หรือสถานีชําระสินค้ามือ

• ระบบล็อคความปลอดภัยของแก๊ส✅ เครื่องตรวจจับไฟ, เครื่องตรวจจับการรั่วไหลของก๊าซ, วาล์วปิดด้วยมือ, ปุ่มหยุดฉุกเฉิน

ระบบนี้ถูกออกแบบให้มีสัดส่วนเล็ก เหมาะสําหรับสถานที่ที่มีพื้นที่พื้นที่จํากัด ความยาวรวมสามารถสั้นถึง 6 เมตรสําหรับการผลิตขนาดเล็ก

คําอธิบายสินค้า

นี่เครื่องแห้งก๊าซธรรมชาติแบบคอมแพคต์ 2 ชั้นได้ถูกออกแบบมาโดยเฉพาะสําหรับการประกอบผลิตผงผงขนาดเล็กและกลาง, สายการผลิตแบบทดลอง หรืออํานวยความสะดวกความจํากัดพื้นที่อย่างหนักโดยการค้อนห้องแห้งสองด้านตั้ง this system achieves double the drying capacity of a single‑deck dryer while occupying the same floor area — typically requiring only 6–15 meters of linear space compared to 12–30 meters for a comparable single‑deck system.

เครื่องแห้งใช้การทําความร้อนโดยตรงด้วยก๊าซด้วยการแพร่ระบายอากาศร้อนที่บังคับ การเผาผลาญก๊าซธรรมชาติในเครื่องเผาผลาญที่คอมแพคตและมีประสิทธิภาพสูง และอากาศร้อนถูกแพร่ระบายโดยอิสระผ่านแต่ละชั้นชั้นล่างและชั้นบนมีเครื่องควบคุมอุณหภูมิและการปรับระบายอากาศที่แยกกัน, ทําให้การทํางานยืดหยุ่นสําหรับประเภทสินค้าที่แตกต่างกันหรือขั้นตอนการแห้งที่แตกต่างกัน แม้ว่าขนาดคอมแพคต์ของระบบยังคงการแห้งแบบเดียวกันสูงและประสิทธิภาพพลังงาน

การออกแบบที่คอมแพคต์ เหมาะสําหรับผู้ผลิตที่:

• ขยายการผลิต แต่มีพื้นที่พื้นที่จํากัด

• การจัดตั้งสายแห้งแบบทดลองหรือ R&D

• การผลิตผลิตภัณฑ์ปลอมปลอมขนาดเล็กที่มีมูลค่าสูง

• การทํางานในสถานที่หลายชั้นที่มีพื้นที่แนวราบจํากัด

• การปรับปรุงสายการผลิตที่มีอยู่ที่มีพื้นที่จํากัดสําหรับความจุในการแห้งเพิ่มเติม

ระบบถูกประกอบและทดสอบในโรงงาน, ส่งเป็นหน่วยโมดูล, และสามารถติดตั้งและใช้งานในเวลาที่น้อยกว่าอย่างมากในระบบขนาดใหญ่องค์ประกอบทั้งหมดถูกออกแบบเพื่อให้การเข้าถึงและการบํารุงรักษาง่าย แม้ว่าการปรับปรุงที่คอมแพคต์.

ปริมาตรเทคนิค

การใช้งาน

• การผลิตผงผงขนาดเล็กและขนาดกลางระยะความจุ 500~2000 กิโลกรัม/ชั่วโมง

• เส้นทางทดลองและอุปกรณ์ R & Dสําหรับการพัฒนาผลิตภัณฑ์ใหม่และการปรับปรุงกระบวนการ

• ผลิตภัณฑ์พิมพ์เนื้อผงพิเศษ✅ สินค้าที่มีค่าสูงในชุดเล็ก (บรรจุเครื่องสําอาง ภาชนะอาหารพรีเมียม ใส่เครื่องอิเล็กทรอนิกส์)

• การผลิตผงผงผงผงราคาถูก โซลูชั่นการแห้งระดับการเริ่มต้นที่มีความสามารถในการขยาย

• อุปกรณ์หลากหลายสินค้า- การเปลี่ยนสายพันธุ์สินค้าที่แตกต่างกันบ่อย ๆ

• สถานที่ที่มีพื้นที่จํากัดโรงงานหลายชั้น, การปรับปรุงหลัง, การจัดวางพื้นที่ที่จํากัด

• สถานศึกษาและฝึกอบรมการสอนเทคโนโลยีการพิมพ์ผง

การปรับแต่ง

เครื่องแห้งคอมแพคทิกนี้สามารถปรับแต่งได้อย่างยืดหยุ่น สําหรับการใช้งานที่หลากหลาย

• ความยาวอุโมงค์ที่สามารถปรับเปลี่ยนได้- จาก 6 เมตร (ขั้นต่ํา) ถึง 15 เมตร (สูงสุด) ทําให้สามารถปรับขนาดความจุได้โดยไม่ต้องเปลี่ยนความกว้างของเครื่อง

• ความกว้างการแห้งที่สามารถปรับแต่งได้จาก 400 มิลลิเมตร (ผลิตภัณฑ์แคบ) ถึง 1000 มิลลิเมตร (เตาแบบ)

• ประเภทเข็มขัดที่สามารถปรับแต่งได้✅เครือเหล็กไร้สแตนเลส (มาตรฐาน), เครือ PTFE (ไม่ติด), เครื่องขนส่งโซ่ (ผลิตภัณฑ์หนัก) หรือสายใยสายใย (การไหลอากาศสูง)

• ระยะปลายคันที่สามารถปรับเปลี่ยนได้- การปรับความสูงชั้นบนและชั้นล่างอย่างอิสระ สําหรับความหนาของผลิตภัณฑ์ที่ต่างกัน

• ระยะอุณหภูมิที่สามารถปรับแต่งได้✓ 50-150 °C แบบมาตรฐาน, ตัวเลือกอุณหภูมิสูงถึง 250 °C สําหรับการใช้งานเฉพาะ

• ประเภทน้ํามันที่สามารถปรับแต่งได้✅ ก๊าซธรรมชาติ, LPG, หรือไบโอก๊าซ; ความสามารถในการใช้น้ํามันสองชนิด

• ระบบควบคุมที่สามารถปรับแต่งได้✅ การควบคุมด้วยมือพื้นฐาน (ดัลเลอร์และสวิตช์) หรือ PLC อัตโนมัติเต็มด้วยจอสัมผัส

• การบรรทุก/บรรลุของคอนเวียร์ที่สามารถปรับแต่งได้สถานที่บรรทุกด้วยมือ หรือครึ่งอัตโนมัติ หรือบูรณาการสมบูรณ์แบบกับเครื่องปรับแบบด้านบน

• แพ็คเกจความปลอดภัยที่สามารถปรับเปลี่ยนได้✅ เครื่องตรวจจับก๊าซเพิ่มเติม, ผ้าม่านแสง, เครื่องตรวจสอบพื้นที่

• ความดันและความถี่ที่สามารถปรับแต่งได้สําหรับสถานที่ทั่วโลก

• สีและแบรนด์ที่สามารถปรับเปลี่ยนได้มีการปรับแต่ง OEM

ลักษณะ

• รอยเท้าที่กระชับตัว✅ใช้พื้นพื้นที่น้อยกว่าเครื่องแห้งชั้นเดียวที่เทียบเท่า 40~50% เหมาะสําหรับสถานที่ที่จํากัดพื้นที่

• ประกอบก่อนและทดสอบ✅ ส่งเป็นหน่วยโมดูล ลดเวลาติดตั้งในสถานที่ลงอย่างมาก (โดยทั่วไป 3~5 วัน)

• การควบคุมชั้นบินอิสระหน่วยชั้นบนและชั้นล่างสามารถใช้ผลิตภัณฑ์ที่แตกต่างกันหรืออุณหภูมิการแห้งที่แตกต่างกันพร้อมกัน

• ประหยัดพลังงาน- ประสิทธิภาพการใช้งานของความร้อนสูงถึง 85% กับการฟื้นฟูความร้อนแบบเลือก

• การเปลี่ยนสินค้าอย่างรวดเร็ว✅การเรียกคืนปริมาตรฐานที่ใช้สูตร (อุณหภูมิ, ความเร็ว, การไหลของอากาศ) สําหรับประเภทสินค้าต่าง ๆ

• การใช้งานที่สะดวกต่อผู้ใช้อินทิอุติชั่น อินเตอร์เฟซจอสัมผัสกับการแสดงอุณหภูมิในเวลาจริงและสัญญาณเตือน

• การออกแบบการบํารุงรักษาต่ํา✅ กลมเผาที่เข้าถึงได้, ประตูเปิดสวิงสําหรับการเข้าถึงเข็มขัด, พานที่ถอดออกได้ง่าย

• ตัวเลือกเชื้อเพลิงที่ยืดหยุ่น✅เข้ากันได้กับก๊าซธรรมชาติ, LPG และไบโอแก๊ส; เปลี่ยนแปลงในสนาม

• ระบบความปลอดภัยที่ติดตั้ง✅การตรวจจับไฟ, เครื่องตรวจจับการรั่วไหลของก๊าซ, วาล์วปิดอัตโนมัติ

• การออกแบบที่สามารถปรับขนาดได้✅เพิ่มส่วนอุโมงค์เพิ่มเติม หรือปรับปรุงให้กว้างขึ้น โดยไม่ต้องเปลี่ยนระบบทั้งหมด

• ความสามารถในการบันทึกข้อมูล✅พอร์ต USB สําหรับการส่งออกปริมาตรการแห้ง (อุณหภูมิ, ความเร็ว, ระยะเวลา) สําหรับบันทึกคุณภาพ

• จุดเข้าที่คุ้มค่าลงทุนทุนต่ํากว่าระบบขนาดใหญ่ เหมาะสําหรับบริษัทเริ่มต้นและสายทดลอง

การสนับสนุนและบริการ

• การสนับสนุนทางเทคนิคฟรีตลอดชีวิต✅ การสนับสนุนทางโทรศัพท์ อีเมล และการโทรวีดีโอ

• การติดตั้งในสถานที่และการใช้งาน✅วิศวกรที่พร้อมในทั่วโลก โดยทั่วไป 3~5 วันที่สถานที่

• การฝึกอบรมผู้ใช้รวมการฝึกอบรมในสถานที่ 2~3 วัน; มีทางเลือกการฝึกอบรมทางไกล

• การรับประกัน 1 ปี✅สําหรับส่วนประกอบกลและไฟฟ้าทั้งหมด (มีการรับประกันขยาย)

• จําหน่ายอะไหล่✅อะไหล่ที่สําคัญที่จัดเก็บไว้สําหรับการส่งด่วน 48 ชั่วโมง

• การวินิจฉัยไกลการเข้าถึง VPN สําหรับการแก้ปัญหา (มีให้เลือกการควบคุม PLC)

• การทดสอบตัวอย่างฟรีส่งผลิตภัณฑ์ปุ๊ปปุ๊ปปุ๊ปปุ๊ปของคุณ; เราให้รายงานการทดสอบการแห้ง

• การสนับสนุนการปรับปรุงกระบวนการ✅ วิศวกรของเราช่วยคุณในการพัฒนาปารามิเตอร์การแห้งที่ดีที่สุดสําหรับผลิตภัณฑ์เฉพาะของคุณ

• เส้นทางการปรับปรุง✅ เครื่องแห้งคอมแพคท์ที่มีอยู่สามารถปรับปรุงขึ้นด้วยส่วนอุโมงค์เพิ่มเติม การฟื้นฟูความร้อน หรือการควบคุมที่ทันสมัย

การบรรจุและการขนส่ง

• บรรจุในกล่องไม้เสริมเหล็กประเภทการส่งออกที่มีฟิล์มต้านสนิม VCI และผสมผสม

• ส่งเป็นส่วนแบบจําแนก (ร่างอุโมงค์หลัก, ชั้นขนส่ง, แผ่นควบคุม, หน่วยเผาไหม้) สําหรับการบรรทุกถัง (20 ฟุตหรือ 40 ฟุต)

• ประกอบด้วย: คู่มือภาษาอังกฤษ, ใบรับรอง CE, แผนการไฟฟ้า, แผนการเชื่อมแก๊ส, ใบรับรองการปรับขนาด, ชุดเครื่องมือ, ชุดอะไหล่

• สัญญาการส่ง: FOB / CIF / DDP โดยทางทะเล, ส่งทางอากาศ, หรือการขนส่งทางบก

• เวลานํา: 20 วันสําหรับการตั้งค่ามาตรฐาน; 30-45 วันสําหรับตัวเลือกที่กําหนดเอง

• ขั้นต่ําการสั่งซื้อ: 1 ชุด

FAQ

Q1: เครื่องแห้งชั้นสองขนาดเล็กต้องการพื้นที่พื้นที่เท่าไร เมื่อเทียบกับ เครื่องแห้งชั้นเดียว?
A1: เครื่องแห้งแบบคอมแพคท็อปแบบสองชั้นโดยทั่วไปใช้พื้นที่พื้นที่น้อยกว่า 40~50% เมื่อเทียบกับ เครื่องแห้งแบบชั้นเดียวที่มีความจุที่เทียบเท่าเครื่องซักแห้งชั้นเดียวที่ต้องการพื้นที่เส้นตรง 1520 เมตร สามารถเปลี่ยนเป็นหน่วยสองชั้นที่ต้องการพื้นที่เพียง 812 เมตรความยาวและความกว้างของอุโมงค์ที่เลือก

Q2: ผมสามารถเริ่มต้นกับความยาวอุโมงค์ที่สั้นกว่าและเพิ่มส่วนภายหลังเมื่อการผลิตเติบโตได้หรือไม่
A2: ใช่ การออกแบบแบบโมดูลทําให้คุณเริ่มต้นกับอุโมงค์ที่สั้นกว่า (เช่น 6 เมตร) และเพิ่มส่วนอุโมงค์เพิ่มเติมในภายหลังเพื่อเพิ่มความสามารถในการแห้งนี่คือวิธีที่คุ้มค่าในการปรับขนาดการผลิตของคุณโดยไม่ต้องเปลี่ยนเครื่องแห้งทั้งหมดกรุณาปรึกษาทีมวิศวกรรมของเรา สําหรับการออกแบบการขยายแบบโมดูล

Q3: เครื่องแห้งนี้เหมาะสําหรับการแห้งสินค้าผนังบาง เช่นแผ่นทิ้ง?
A3: ใช่. ความสว่างที่สามารถปรับได้ (150 × 400 มม) และความเร็วของเข็มขัดที่สามารถปรับเปลี่ยนได้ ทําให้สามารถควบคุมได้อย่างแม่นยําสําหรับผลิตภัณฑ์ผนังบาง. การหมุนเวียนอากาศร้อนที่บังคับให้มีการแห้งแบบเรียบร้อยโดยไม่ต้องบิดสําหรับผลิตภัณฑ์บางมาก. g., ความหนา 0.5 ∼ 1 มม) เราแนะนําให้เลือกสายใย PTFE mesh เพื่อป้องกันการติด

Q4: การบริโภคพลังงานของเครื่องแห้งขนาดเล็ก (ไม่รวมก๊าซ) คือเท่าไหร่?
A4: การบริโภคพลังงานไฟฟ้าค่อนข้างต่ํา โดยทั่วไป 515 kW ขึ้นอยู่กับจํานวนแฟน, มอเตอร์ขนส่ง, และระบบควบคุมส่วนใหญ่ของพลังงานเข้ามาจากก๊าซธรรมชาติ, ซึ่งโดยทั่วไปมีประหยัดกว่าการทําความร้อนด้วยไฟฟ้าสําหรับการใช้งานในการแห้งอุตสาหกรรม
