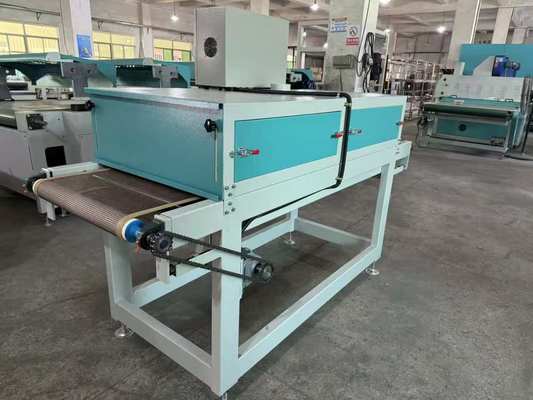

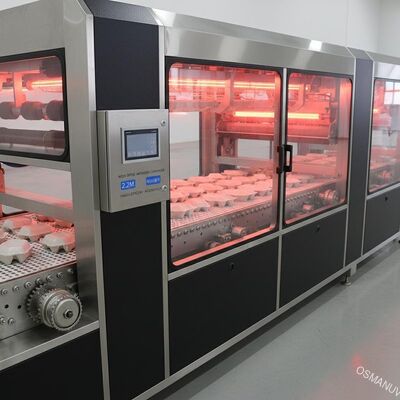

สายพานลำเลียงอินฟราเรด 2.2M ประหยัดพลังงาน ความเร็วสูง สำหรับการเคลือบผิวเยื่อกระดาษขึ้นรูป
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | OSMANUV |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | OSM-IR-300 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 30 ~ 40 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | การเจรจาต่อรอง |
|
ข้อมูลรายละเอียด |
|||
| ระบบระบายความร้อน: | การระบายความร้อนของอากาศ | อุณหภูมิความร้อน: | 0-200 ℃ |
|---|---|---|---|
| หมายเลขรุ่น: | OSM-IR-920 | ช่วงอุณหภูมิการอบแห้ง: | 30°ซ - 150°ซ |
| วิธีการทำให้แห้ง: | รังสีอินฟราเรด | สี: | คอมพิวเตอร์สีขาว |
| ความกว้างแห้งที่มีประสิทธิภาพ: | 1320มม | การใช้พลังงาน: | ตัวแปร (เช่น 3kW - 15kW) |
| เน้น: | 2.2M สายพานลำเลียงอบอินฟราเรด,เครื่องอบอินฟราเรดประหยัดพลังงาน,สายพานลำเลียงเคลือบผิวเยื่อขึ้นรูป |
||
รายละเอียดสินค้า
เครื่องขนส่งแห้งอินฟราเรด 2.2M ความเร็วสูง ประหยัดพลังงาน สําหรับเคลือบผิวผงผง
การประกอบสายการผลิต
ระบบขนส่งแห้งอินฟราเร็ตความเร็วสูงนี้ถูกออกแบบมาโดยเฉพาะสําหรับการแห้งต่อเนื่องของผลิตภัณฑ์ผงพับที่มีผิวเคลือบ และประกอบด้วย:
- ส่วนขนส่งอาหาร:เข็มขัดอาหารความเร็วแปรเปลี่ยนที่มีการควบคุมระยะระหว่างผลิตภัณฑ์เพื่อการบรรทุกที่คงที่และการบูรณาการอย่างต่อเนื่องกับอุปกรณ์เคลือบด้านบน

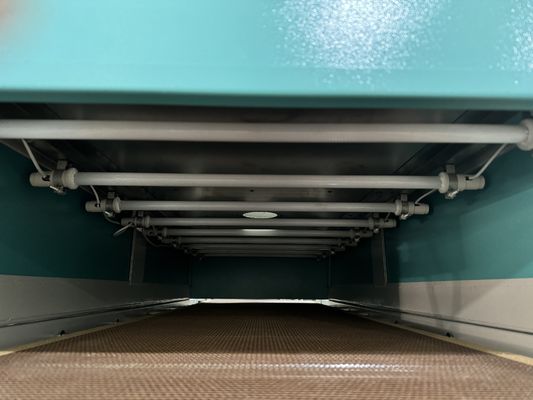

- ห้องแห้งอินฟราเรดหลักโครงสร้างอุโมงค์ใช้งานหนัก พร้อมระบบปล่อยอินฟราเรดคลื่นกลางสําหรับการทําความร้อนที่กําหนด
- ระบบทําความร้อน IR หลายโซน:โซนปล่อย IR ที่ควบคุมได้อย่างอิสระเพื่อโปรไฟล์การแห้งที่ปรับปรุงได้ตามความกว้างของสินค้า
- ระบบช่วยกระจายอากาศร้อน:การหมุนเวียนอากาศแบบบูรณาการเพื่อเพิ่มการกระจายความร้อนและเร่งการระเหยของสารละลาย / ความชื้น
- ระบบควบคุมอากาศและความชื้น:เครื่องปรับความชื้นและพัดลมปรับความชื้นเพื่อกําจัดสารละลายที่ระเหยและปืนน้ําได้อย่างมีประสิทธิภาพ
- ส่วนปรับปรุง:พื้นที่ปรับปรุงอากาศภายในหรือปรับปรุงอากาศแบบบังคับ เพื่อทําให้อุณหภูมิพื้นผิวเสร็จมั่นคงก่อนการจัดการสินค้า
- ช่องขนส่งส่งออก:เข็มขัดออกที่มีความเร็วแปรปรวนพร้อมหน่วยสต๊าปปิ้งแบบเลือก สําหรับการเก็บผลิตภัณฑ์แห้งอย่างมีระเบียบ
- กระเป๋าควบคุม PLC ที่ตั้งกลางพร้อม HMI:อินเตอร์เฟซจอสัมผัสสําหรับการควบคุมพารามิเตอร์ที่สมบูรณ์แบบ, การเก็บสูตร, และการติดตามการผลิตในเวลาจริง
- เครื่องขับเคลื่อนความถี่แปร (VFDs):การควบคุมความเร็วของมอเตอร์อย่างแม่นยํา สําหรับระบบขนส่งและลมพัดลม
คําอธิบายสินค้า
เครื่องขนส่งแห้งอินฟราเรด 2.2M ที่ใช้พลังงานได้อย่างรวดเร็ว เป็นระบบแห้งอุตสาหกรรมมืออาชีพ ที่ถูกออกแบบมาโดยเฉพาะเพื่อการแห้งแบบเรียบร้อยของเคลือบผิวที่ใช้น้ําและสารละลายบนผลิตภัณฑ์ผงพับ เช่น เครื่องครัว (แผ่น), ถ้วย, กล่องอาหารกลางวัน, ถัง), ใส่บรรจุอุตสาหกรรม, ถังอาหาร, และสินค้าผงผงอื่น ๆ ที่เคลือบ
โดยใช้เทคโนโลยีความร้อนอินฟราเรดคลื่นกลาง อุปกรณ์นี้ส่งความร้อนที่วัดตรงไปตรงไปยังผิวที่เคลือบการเร่งระเหยความชื้นและการรักษาเคลือบด้วยประสิทธิภาพพลังงานสูงพลังงานอินฟราเรดที่ซึมซึมโดยตรง ทําให้ชั้นเคลือบร้อนอย่างรวดเร็ว โดยไม่จําเป็นต้องทําความร้อนทั้งปริมาณอากาศรอบตัวในโรงงานการลดล้างพลังงานและค่าใช้จ่ายในการดําเนินงานอย่างมาก.
ระบบช่วยกระแสอากาศร้อนที่บูรณาการเพิ่มความเท่าเทียมกันของความร้อน ป้องกันปัญหาเช่นการขัดขีดและการรักษาไม่สมบูรณ์แบบ ด้วยความเร็วในการแปรรูปสูงถึง 30 m / นาทีคอนเวียร์แห้งอินฟราเรด 2 เมตรกว้างเป็นทางเลือกที่ดีที่สุดสําหรับผู้ผลิตผลิตผงพับปริมาณกลางถึงสูงที่ต้องการปรับปรุงผลผลิตโดยการรักษาความคง, การทําผิวที่มีคุณภาพสูง และการใช้พลังงานที่ต่ําที่สุด
ปริมาตรเทคนิค
| ปริมาตร | รายละเอียด / คําอธิบาย |
|---|---|
| การกําหนดแบบ | ซีรีย์ OSM-IR-2200-HS (สามารถปรับแต่ง) |
| ความกว้างในการทํางาน | 2200 มิลลิเมตร (สามารถปรับเปลี่ยนจาก 600 มิลลิเมตรเป็น 2600 มิลลิเมตร) |
| ความยาวรวมของคอนเวียเตอร์ | 6 - 20 เมตร (สามารถปรับเปลี่ยนตามความต้องการในการแห้ง) |
| ความสูงของผลิตภัณฑ์สูงสุด (การปลดปล่อย) | 80 - 180 มิลลิเมตร (ปรับได้) |
| ประเภทคอนเวียเตอร์ | เข็มขัด Mesh Teflon ชั้นเดียว / เชือก Mesh สแตนเลส (สามารถปรับปรุง) |
| ความเร็วของคอนเวียร์ | 0.5 - 30 m/min (สามารถปรับได้โดยไม่มีขั้นตอนผ่าน VFD) |
| วิธีการทําความร้อน | เครื่องส่งควอตซ์อินฟราเรดคลื่นกลาง (ความยาวคลื่น: 2.0 - 4.0 μm) |
| ระยะอุณหภูมิ | สภาพแวดล้อม - 160°C (ปรับได้, ปกติ PID) |
| ความเท่าเทียมกันของอุณหภูมิ | ± 5 °C ผ่านความกว้างในการทํางานเต็ม (พร้อมกับการช่วยเหลือการไหลเวียนอากาศร้อน) |
| จํานวนเขตทําความร้อน IR | 2 - 6 พื้นที่ควบคุมอย่างอิสระ |
| การตั้งค่าเครื่องปล่อย IR | แผนการเรียงลําดับสําหรับการกระจายความร้อนแบบเรียบร้อย |
| การหมุนเวียนอากาศร้อน | ระบบอากาศดันที่ออกแบบเป็นองค์ประกอบด้วยการปรับระบายอากาศ |
| ระบบระบายน้ํา | เครื่องปรับความหนาวด้วยพัดลมออกระดับความเร็วแปรปรวน, เครื่องตรวจความชื้นเป็นตัวเลือก |
| ระบบควบคุม | PLC พร้อม HMI หน้าจอสัมผัสสี 7′′/10′′ การจัดการสูตรอาหาร การบันทึกข้อมูล |
| พลังงาน | 380V / 50Hz / 3 ขั้นตอน (สามารถตั้งค่าเป็น 220V / 60Hz หรือ 460V / 60Hz) |
| พลังงานติดตั้งทั้งหมด | 55 - 120 kW (สามารถปรับแต่งขึ้นอยู่กับโซนการทําความร้อนและการตั้งค่าคอนเวียร์) |
| วัสดุขนส่ง | เครือข่ายไฟเบอร์กล๊าสเคลือบเทฟลอน / สแตนเลส 304 เข็มขัด perforated |
| การกันความร้อน | โครงการประกอบความละเอียดความละเอียดความละเอียดความละเอียดความละเอียดความละเอียดความสูง |
| โซนเย็น | 1 - 2 เมตรส่วนเย็นอากาศบังคับ (สามารถปรับแต่ง) |
| ลักษณะความปลอดภัย | สายดึงหยุดฉุกเฉิน การป้องกันความอ้วนทางความร้อน |
| รอยเท้าของเครื่อง (L × W × H) | สามารถปรับแต่งได้ตามความยาวของเส้น; แบบ: 8,000 × 2,800 × 1,800 mm |
| ความสูงการปฏิบัติงาน | 900 mm ( ± 20 mm ปรับได้) |
| การรับรอง | มีการรับรอง CE, สอดคล้องกับ ISO9001:2015, มีตัวเลือก UL |
การใช้งาน
เหมาะสําหรับการแห้งต่อเนื่องของผลิตภัณฑ์ผงพับที่มีผิวเคลือบในหลายภาคอุตสาหกรรม:
- เครื่องใช้อาหารในโต๊ะจากผง:การแห้งเคลือบป้องกันจากน้ําและสารละลายบนจาน, ถ้วย, กล่องอาหารกลางวัน, ถ้วย, กระจก และภาชนะอาหาร
- การบรรจุกระดาษ:การแห้งผิวเคลือบทางการทํางานและการตกแต่งบนถังกระดาษกระดาษ, เปลือกกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
- การพิมพ์ผงแปรรูปอุตสาหกรรมการเปียกเคลือบบนเครื่องประกอบอิเล็กทรอนิกส์, ตู้ยางอะไหล่รถยนต์ และส่วนประกอบอุตสาหกรรมใยย่ออื่น ๆ
- ผลิตภัณฑ์ผงผงเคลือบ:อุปกรณ์ผงพับใด ๆ ที่ต้องการการแห้งที่รวดเร็วและมีประสิทธิภาพของเคลือบที่ใช้บนพื้นผิว
- ส่วนประกอบของแผ่นเฟอร์นิเจอร์:การแห้งพรีเมอร์และเคลือบบนแผ่นเฟอร์นิเจอร์ ประตูตู้และแผ่นตกแต่ง (ความกว้างไม่เกิน 2200 มม.)
- สภาพแวดล้อมการผลิตขนาดใหญ่สายการผลิตต่อเนื่องที่ต้องการผลิตสูง, เวลาหยุดทํางานน้อย และการทํางานที่ประหยัดพลังงาน
ตัวเลือกการปรับแต่ง
เส้นทางคือสามารถปรับแต่งได้อย่างเต็มที่เพื่อให้เหมาะกับพื้นที่โรงงานเฉพาะเจาะจง ปริมาณการผลิต กณิตศาสตร์ของผลิตภัณฑ์ และความต้องการในการเคลือบ
- ความกว้างในการทํางานที่มีประสิทธิภาพ:การตั้งค่า 2200mm มาตรฐาน ปรับเต็มจาก 600mm ถึง 2600mm
- ความยาวเส้นทั้งหมด:ความยาวของคอนเวียร์สามารถปรับเปลี่ยนได้จาก 6 เมตรถึง 20 + เมตร
- จํานวนเขตทําความร้อน:โซนควบคุมอิสระ ปรับเปลี่ยนจาก 2 ถึง 6
- การเลือกตัวปล่อย IR:การเลือกตัวปล่อยคลื่นกลางหรือคลื่นอินฟราเรดไกล
- ประเภทสายขนส่ง:เข็มขัดตาข่ายเทฟลอน เชือกตาข่ายเหล็กไร้ขัด หรือวัสดุเข็มขัดตามความต้องการ
- การออกแบบกระแสอากาศร้อน:รูปแบบการไหลของอากาศที่สามารถปรับแต่งได้ (จากบนลง, จากล่างขึ้น, หรือการรวมกัน)
- การตั้งค่าระบบระเหย:เครื่องปรับความชื้นด้วยมือหรืออัตโนมัติ
- ความสามารถในการบูรณาการการบูรณาการโดยตรงกับอุปกรณ์เคลือบด้านบนและระบบบวก/บรรจุด้านล่าง
- การตั้งค่าไฟฟ้า:380V/50Hz (มาตรฐาน), 220V/60Hz (อเมริกาเหนือ), 460V/60Hz หรือความต้องการภูมิภาคอื่น ๆ
- การรับรองพิเศษ:ตัวเลือกการรับรอง CE, UL, CSA, EAC สําหรับการปฏิบัติตามการส่งออกระหว่างประเทศ
- ส่วนปรับปรุง:ความยาวและการจัดตั้งโซนลดเย็นภายในห้อง หรือลดเย็นด้วยอากาศดัน
- การติดตามระยะไกลและการเชื่อมต่อข้อมูลการเชื่อมต่อ IoT แบบเลือก สําหรับการติดตามการทํางานในเวลาจริง
- การรวมห้องสะอาด:การก่อสร้างจากสแตนเลสและก๊าซออกที่กรองโดย HEPA สําหรับการใช้งานทางการแพทย์/ยา
ลักษณะสําคัญ
- 2ความจุในรูปแบบกว้าง 2 เมตร:รับมือผลิตภัณฑ์ผงพับขนาดใหญ่และแผ่นขนาดกว้างถึง 2200 มม.
- การแห้งต่อเนื่องความเร็วสูง:ความเร็วของรถขนส่งสูงสุด 30 m/min กับระบบทําความร้อน IR หลายโซน
- การตอบสนองเร็ว อินฟราเรดความร้อน:เครื่องปล่อยไฟอินฟราเรดคลื่นกลาง ส่งผลให้มีเวลาอุ่นเร็ว (วินาที)
- การใช้งานที่ประหยัดพลังงาน:ใช้พลังงานต่ํากว่า 30% เมื่อเทียบกับเครื่องแห้งอากาศร้อนแบบปกติ
- ปลายเคลือบชั้นสูง:ป้องกันความบกพร่องบนพื้นผิว เช่น การบดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดขีด
- การกระจายอุณหภูมิแบบเดียวกัน:เครื่องออกเสียง IR ที่ระยะยาวรวมกับเครื่องช่วยกระจายอากาศร้อน
- การควบคุม PLC ที่ง่ายต่อผู้ใช้อินทิวชั่น อินเตอร์เฟซจอสัมผัสกับการจัดการสูตร
- ค่าใช้งานต่ําการบริโภคพลังงานที่ลดลง และความต้องการในการบํารุงรักษาอย่างน้อย
- การออกแบบอุโมงค์ขนาดเล็กการสร้างแบบโมดูล ลดความต้องการพื้นพื้น
การสนับสนุนและบริการ
- การติดตั้งและการใช้งาน:การสนับสนุนการติดตั้งในสถานที่อย่างมืออาชีพ รวมถึงการปรับขนาดและการบูรณาการสายเต็ม
- โปรแกรมฝึกอบรมผู้ปฏิบัติการ:การฝึกอบรมครบวงจรที่ครอบคลุมวิธีการใช้งานและการบํารุงรักษาเครื่องจักร
- สายด่วนทางเทคนิคและการสนับสนุนทางไกลการช่วยเหลือทางไกลทางเทคนิค 24/5 ผ่านโทรศัพท์ อีเมล และการวินิจฉัยทางไกลที่ใช้ IoT
- แผนการบํารุงรักษาป้องกันบริการตรวจสอบตามกําหนดการ, การปรับขนาด และการเปลี่ยนส่วนประกอบ
- บริการให้คําปรึกษาด้าน Optimization Process:คําแนะนําจากผู้เชี่ยวชาญเกี่ยวกับการปรับปรุงปารามิเตอร์การแห้งให้ดีที่สุดสําหรับรูปแบบการเคลือบเฉพาะ
- แพคเกจเอกสาร:เอกสารทางเทคนิคที่ครบถ้วน รวมถึงคู่มือการใช้งานและแผนไฟฟ้า
- ความพร้อมของอะไหล่:จําหน่ายอะไหล่แท้ตลอดชีวิตผ่านเครือข่ายจําหน่ายทั่วโลก
- การรับประกันต่ออายุ:การครอบคลุมการรับประกันขยาย 24 เดือนหรือ 36 เดือน
การบรรจุและการขนส่ง
- การบรรจุ:โมดูลที่ประกอบขึ้นล่วงหน้าส่งบนพัลเล็ตไม้เสริมเสริมส่งออกที่มีวัสดุกันกระแทก
- ตัวเลือกการจัดส่ง:การขนส่งทั่วโลกโดยการขนส่งทางทะเล, การขนส่งทางอากาศสําหรับการจัดส่งเร่งด่วน, หรือการขนส่งทางแผ่นดิน
- ระยะเวลาการจัดส่ง:30 - 45 วันสําหรับการตั้งค่ามาตรฐาน; 45 - 60 วันสําหรับการตั้งค่าตามความต้องการ
- ท่าเรือการบรรทุก:ท่าเรือใหญ่ของจีนที่มีเอกสารการส่งออกครบถ้วน
- การประกอบในสถานที่:ทีมงานติดตั้งพิเศษที่มีการประกอบและรับรองการใช้งานในสถานที่ 1-2 สัปดาห์
คํา ถาม ที่ ถาม บ่อย
ชนิดของเคลือบที่สามารถแห้งด้วยอุปกรณ์นี้?
เครื่องขนส่งแห้ง IR นี้เข้ากันได้กับรูปแบบการเคลือบที่หลากหลาย โดยหลักแล้วเป็นเคลือบป้องกันจากน้ําและเคลือบจากสารละลายที่ใช้กันทั่วไปในการใช้ปุ๋ยปั้นIR ระดับคลื่นกลางมีประสิทธิภาพเฉพาะอย่างยิ่งสําหรับการเคลือบที่ใช้น้ํา เนื่องจากความสัมพันธ์ที่แข็งแกร่งกับโมเลกุลน้ํา, รับประกันการกําจัดความชื้นอย่างมีประสิทธิภาพโดยไม่เสียหายจากพื้นฐาน
ความกว้างในการทํางานที่มีประสิทธิภาพ 2.2 เมตรคืออะไร?
ใช่, เครื่องสามารถปรับแต่งได้อย่างเต็มที่. ขณะที่ 2200 มิลลิเมตรเป็นความกว้างที่แนะนํามาตรฐานของเราสําหรับผลิตภัณฑ์ผงพัดขนาดใหญ่, เราให้ความกว้างการทํางานที่มีประสิทธิภาพตั้งแต่ 600 มิลลิเมตรถึง 2600 มิลลิเมตร.การปรับแต่งสายทั้งหมดถูกปรับให้เหมาะสมเพื่อให้แน่ใจว่าการแห้งที่สมบูรณ์แบบ uniformity ทั่วขนาดของผลิตภัณฑ์เฉพาะของคุณ.
การแห้งด้วยอินฟราเร็ดจะเทียบกับการแห้งด้วยอากาศร้อนสําหรับการเคลือบผงผงแบบพับได้อย่างไร?
การแห้งในอินฟราเรดมีข้อดีที่สําคัญสําหรับเนื้อผงแบบเคลือบ โดย IR จะส่งความร้อนตรงไปยังพื้นผิวเคลือบโดยไม่ต้องทําให้อากาศรอบตัวร้อนผลลัพธ์การใช้พลังงานที่ลดลงถึง 30% เมื่อเทียบกับเครื่องแห้งอากาศร้อนแบบปกตินอกจากนี้, IR ให้เวลาตอบสนองที่เร็วกว่า, การควบคุมอุณหภูมิที่แม่นยํามากขึ้น, และลดความบกพร่องพื้นผิว.
ต้องการส่วนเย็นหลังจากการแห้ง IR ไหม?
ใช่ โซนเย็นที่แนะนําสําหรับการใช้งานส่วนใหญ่ หลังจากออกจากโซนความร้อนสูงผิวเคลือบและพื้นผิวพื้นฐานต้องมีการควบคุมการเย็นก่อนการจัดการ เพื่อป้องกันการบิดเบือนหรือความเสียหายที่เกี่ยวข้องกับความร้อนระบบของเราประกอบด้วยส่วนเย็นที่สามารถปรับแต่งได้ ตั้งแต่ 1-2 เมตร โดยมีตัวเลือกในการทําความเย็นด้วยอากาศแวดล้อมหรือแรง
เส้นทางนี้สามารถบูรณาการกับอุปกรณ์เคลือบอัตโนมัติได้หรือไม่
แน่ใจครับ เส้นทางนี้ถูกออกแบบเป็นระบบโมดูล ที่สามารถบูรณาการได้อย่างต่อเนื่อง กับอุปกรณ์เคลือบแบบด้านบน เช่น เครื่องเคลือบแบบโรลล์ เครื่องเคลือบแบบสเปรย์ เครื่องเคลือบผ้าม่านและระบบระบายอัตโนมัติทีมวิศวกรของเราให้การสนับสนุนการวางแผนการบูรณาการ
การบริโภคพลังงานทั่วไปคืออะไร?
การบริโภคพลังงานแตกต่างกันขึ้นอยู่กับจํานวนโซนการทําความร้อน อุณหภูมิการทํางาน ความเร็วของคอนเวียร์ และผลิตภัณฑ์ระบบช่วยกระแสอากาศร้อนที่บูรณาการ ปรับปรุงการใช้พลังงานโดยการนําอากาศร้อนเข้ากระแสใหม่ระบบการฟื้นฟูความร้อนแบบตัวเลือกสามารถลดต้นทุนพลังงานได้อีกถึง 20%
ระยะเวลาการรับประกันคืออะไร?
การรับประกันมาตรฐานคือ 12 เดือนจากวันที่ใช้งาน, ครอบคลุมความบกพร่องในการผลิตในวัสดุและการทํางาน. การรับประกันรวมทุกส่วนประกอบไฟฟ้า, เครื่องจักรกลและโครงสร้าง.ตัวเลือกการรับประกันขยาย (24 หรือ 36 เดือน) สามารถใช้ได้ตามคําขอ
เครื่องสามารถรับมือความสูง / รูปแบบของผลิตภัณฑ์ที่แตกต่างกันได้หรือไม่
ใช่ ความสูงของผลิตภัณฑ์สามารถปรับได้ระหว่าง 80-180 มิลลิเมตรเป็นมาตรฐาน สําหรับผลิตภัณฑ์ที่ลึกกว่าหรือรูปทรงไม่เรียบร้อยสามารถปรับแต่งตามความต้องการได้ รวมถึงการเพิ่มความสูงของความสะอาดและการปรับปรุงตําแหน่งของเครื่องปล่อย IR เพื่อให้แน่ใจว่าการแห้งแบบเรียบร้อยในกณิตศาสตร์สินค้าที่ซับซ้อน.
