เวิร์คเซลล์การเคลือบแบบหมุนด้วยหุ่นยนต์แบบโมดูลาร์ 24 สถานีสำหรับการเคลือบภายในเยื่อกระดาษขึ้นรูป – การผลิตที่ยืดหยุ่น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | OSMANUV |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | OSM-XT-500 |
| เอกสาร: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 30 ~ 40 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | การเจรจาต่อรอง |
|
ข้อมูลรายละเอียด |
|||
| ทิศทางการเดิน: | จากซ้ายไปขวา | พิมพ์: | เครื่องเคลือบไพล็อต |
|---|---|---|---|
| การจัดแต่ง: | จุดยูวี เนื้อผง ผลทราย | สถานีทำงาน: | 24 |
| น้ำหนัก: | 1200 กก | พลัง: | 3KW, 16KW, 65.3KW, 4.2kW, 0.75kW/220V/50Hz |
| ความเร็วในการเคลือบ: | ความเร็วสูง | ชื่อการผลิต: | สายเคลือบสปิน 24 สถาน |
| เน้น: | เวิร์คเซลล์การเคลือบแบบหมุนด้วยหุ่นยนต์แบบโมดูลาร์,เครื่องเคลือบภายในเยื่อกระดาษขึ้นรูป,เครื่องเคลือบแบบหมุนสำหรับการผลิตที่ยืดหยุ่น |
||
รายละเอียดสินค้า
- 24 โมดูลเคลือบหมุนอิสระจัดเรียงเป็นวงกลมหรือรูป U
- โรบ็อตร่วมมือ (cobot) สําหรับการถ่ายทอดสินค้าระหว่างโมดูล
- เครื่องระบายเคลือบและเก็บขยะกลาง
- หอแห้งแบบโมดูล (IR, convection หรือรวมกัน)
- อินเตอร์เฟซคอนเวียร์สมาร์ทสําหรับการบูรณาการในสาย
- เครื่องบรรทุกสินค้าทั่วไป (สามารถปรับได้โดยไม่ต้องมีเครื่องมือ)
- คอมพิวเตอร์ขอบที่มีการเชื่อมต่อ OPC UA
- แดช์บอร์ดการติดตามพลังงานในเวลาจริง

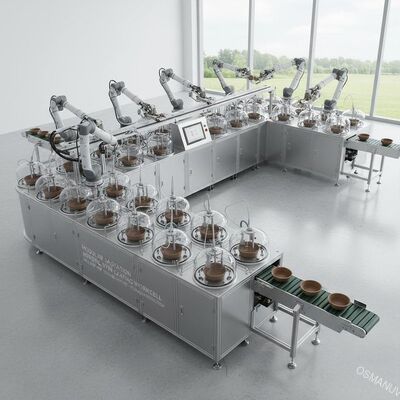

โมดูลนี้ 24 สถานที่หุ่นยนต์สปินเคลือบ workcell ตกออกจาก turntables มั่นคงดัชนีดั้งเดิม แทนที่ 24 โมดูลสปินเคลือบอิสระจัดเรียงตัวยืดหยุ่น (วงกลม, เส้น,หรือทรง U), และหุ่นยนต์ร่วมมือหนึ่งหรือสองตัวโอนผลิตภัณฑ์ระหว่างโมดูลผลิตภัณฑ์สามารถข้ามสถานีได้ถ้าการแห้งเสร็จสิ้น หรือกลับไปสถานีสําหรับการเคลือบหลายชั้นโมดูลหมุนแต่ละตัวมีมอเตอร์, เครื่องระบายและตัวควบคุมในท้องถิ่นของตัวเอง ทําให้การประมวลผลแบบปานกลางได้จริง ๆ โดยไม่มีการขัดขวางเซลล์ทํางานเป็นที่เหมาะสมสําหรับผู้ผลิตที่เปลี่ยนรูปร่างของผลิตภัณฑ์หรือสูตรเคลือบบานบ่อย ๆ, เนื่องจากการออกแบบแบบจําแนกทําให้การปรับปรุงแปลงภายในชั่วโมง แทนที่จะเป็นวัน. เหมาะสําหรับผลิตปริมาณกลาง, ผสมสูงของเคลือบภายในผงพับ.
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | RSC-MP24M |
| จํานวนโมดูลหมุน | 24 (ขยายเป็น 48) |
| การตั้งค่าการวางแผน | วงกลม, เส้นตรง, หรือทรง L (สามารถปรับปรุง) |
| ประเภทหุ่นยนต์ | การร่วมมือ (Universal Robots / Doosan / Fanuc CRX) - สามารถปรับแต่งได้ |
| ขนาดสินค้าสูงสุดต่อโมดูล | 350 × 350 × 200 มิลลิเมตร (สามารถปรับแต่ง) |
| ความเร็วหมุนต่อโมดูล | 50-2500 รอบ / นาที (โปรไฟล์ความเร็วอิสระ) |
| ปริมาณการเคลือบต่อส่วน | 0.1-10 ml (โปรแกรมได้) |
| โมดูลการแห้งต่อเซลล์ | 4-8 (ผสมของ IR และอากาศร้อน, สามารถปรับปรุง) |
| ระยะเวลาจักรยานต่อชิ้น | 8-15 วินาที (รวมการจัดการ) |
| พลังงานต่อโมดูลหมุน | 1.2 kW (24 โมดูลรวม ~ 30 kW + หุ่นยนต์) |
| ระเบียบสื่อสาร | EtherNet/IP, Profinet, OPC UA |
| พื้นพื้น | 6×5 m ถึง 10×8 m (การวางแผนที่สามารถปรับแต่งได้) |
| น้ําหนัก (เต็ม) | 4200 kg (ไม่รวมโมดูลตามต้องการ) |
- การผลิตผสมผสานสูงของกระปุกผงผงหลากหลาย (ผลไม้, ไข่, อิเล็กทรอนิกส์, การแพทย์)
- การเคลือบหลายชั้น: ไพรเมอร์ + ป้องกัน + ท็อปโคต โดยไม่ต้องย้ายไปยังเครื่องอื่น
- ปริมาตรต่ําถึงปริมาตรกลาง (500-5000 ชิ้น/วัน) ด้วยการเปลี่ยนบ่อย
- เส้นทางทดลองหรือการปรับขนาด R & D สําหรับรูปแบบการเคลือบสีใหม่
- การผลิตในเวลาที่เหมาะสมสําหรับการบรรจุผงผงผสมผสมผสม

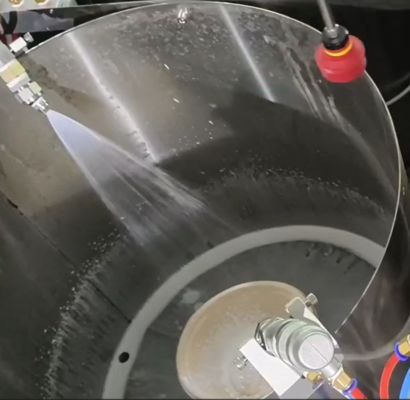

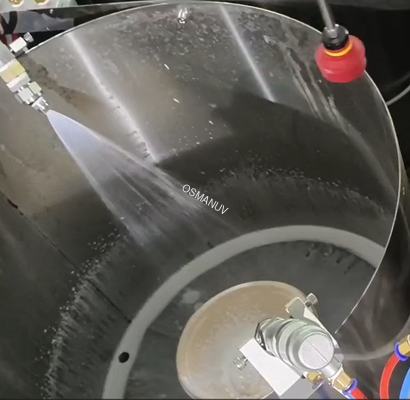

ทุกส่วนประกอบสามารถปรับแต่งได้จํานวนโมดูลหมุน (8-48), ยี่ห้อของหุ่นยนต์และภาระประโยชน์, กณิตศาสตร์การวางแผน (สามารถปรับแต่งได้ตามพื้นที่พื้นที่ที่มีอยู่)สามารถปรับแต่งได้โมดูลเคลือบ - สเปรย์ไร้อากาศ, สเปรย์ฉายเสียงฉาย ultrasonic, หรือกระจายเข็มสามารถปรับแต่งได้ประเภทโมดูลการแห้ง (ความยาวคลื่น IR, การไหลของอากาศโดยการกระบวนการ) และสามารถปรับแต่งได้การออกแบบตัวนําสินค้า (นิ้วมือทั่วไปหรือรังที่มีรูปร่างเฉพาะ)สามารถปรับแต่งได้อินเตอร์เฟซซอฟต์แวร์: การบูรณาการ MES การรายงานชุด หรือ แดชบอร์ดมือถือสามารถปรับแต่งได้รั้วความปลอดภัยและม่านแสง เพื่อให้ตรงกับกฎหมายท้องถิ่น
- การนําทางแบบไดนามิก - สินค้าใดก็ได้สามารถไปยังโมดูลหมุนใดก็ได้ในลําดับใดก็ได้
- การปรับปรุงเวลาหยุดใช้งาน 0 - เปลี่ยนโมดูลใน < 15 นาที
- การแปรรูปปานกลาง - 24 ส่วนที่เคลือบพร้อมกัน ไม่ระดม
- ประหยัดพลังงาน: โมดูลหยุดทํางานเมื่อทํางานเฉย ๆ
- การตรวจจับการชนและการจํากัดแรงที่ติดตั้ง (ปลอดภัยสําหรับการลงมือ)
- เปลี่ยนแปลงแบบสูตร - เลือกไฟล์ผลิตภัณฑ์ หุ่นยนต์ปรับปริมาตรการจับและหมุนโดยอัตโนมัติ
- สถาปัตยกรรมเปิด - เขียนโลจิกการควบคุมของคุณเองผ่าน REST API
- การจําลองการวางแผนฟรีและการวิเคราะห์เวลาวงจร
- การประกอบแบบจําลองในสถานที่และการเขียนโปรแกรมหุ่นยนต์ (3-5 วัน)
- การฝึกอบรมผู้ปฏิบัติการ รวมถึงการรับรองความปลอดภัยของหุ่นยนต์
- การรับประกัน 12 เดือนสําหรับโมดูลทั้งหมด 24 เดือนสําหรับแขนหุ่นยนต์
- การเข้าถึง PLC และหุ่นยนต์จากระยะไกลเพื่อแก้ปัญหา
- สัญญาบริการแบบยืดหยุ่น: ค่าใช้งานหรือรายปี
- กล่องหมุนแต่ละกล่องบรรจุเป็นตัวอย่างในกล่องกระดาษผสมผสม
- หุ่นยนต์และเครื่องควบคุมในกล่องของผู้ผลิตเดิม
- รางโครงสร้างและเครื่องขนส่งในกล่องพลายเวย์
- พาเล็ตหลายตัว - สามารถส่งเป็นภัณฑ์ทางอากาศสําหรับการตั้งตั้งเร่งด่วน
- การจัดส่ง: ตัวเลือก FCA / DDP
- รวมคําแนะนําการประกอบแบบ QR-code (วีดีโอ + รูปแบบ 3 มิติ)
